Geologie – Lucrarea 5

ÎNCERCAREA PE TEREN CU PLACA (PLT)

DOWNLOAD >>> ACTIVITATE INDIVIDUALĂ

Construcțiile transmit terenului de fundare, prin intermediul fundațiilor, presiuni ce determină deformarea acestuia (tasarea). Prin încercarea cu placa se încearcă simularea situației reale la o scară redusă, folosind plăci cu dimensiuni mai mici decât fundația.

În funcție de modul de aplicare al încărcării există două modalități de realizare a acestei încercări:

1. Încărcare aplicată în trepte succesive până când presiunea transmisă de placă este de două sau de trei ori mai mare decât presiunea transmisă de viitoarea fundație. Fiecare treaptă de încărcare este menținută până la consolidarea pământului. Prin această procedură se obțin caracteristicile de deformabilitate ale pământului.
2. Încercare cu viteză de tasare constantă – încărcarea se aplică continuu cu o rată de tasare de 25 min/min. Se aplică în cazul amplasamentelor pe care încărcările se aplică rapid. Această procedură permite obținerea capacității portante a terenului de fundare.

A. DETERMINAREA MODULULUI DE DEFORMAȚIE LINIARĂ (STAS 8942/3-90)

1. pozarea plăcii pe fundul săpăturii;
2. montarea cadrului de referință și a dispozitivelor de măsurare a tasărilor;
3. preîncărcarea plăcii cu o presiune aproximativ egală cu sarcina geologică la nivelul plăcii până la consolidare;
4. resetarea tuturor dispozitivelor de măsurare a tasărilor;
5. încărcarea plăcii cu prima treptă de încărcare (în funcție de tipul de pământ se aleg presiuni de 25 … 100 kPa) și înregistrarea tasărilor la fiecare 15 minute până la consolidare;
6. se continuă procedura până când valoarea tasării medii sub ultima treaptă de încărcare este mai mare cu 50% decât tasarea medie din treapta precedentă.

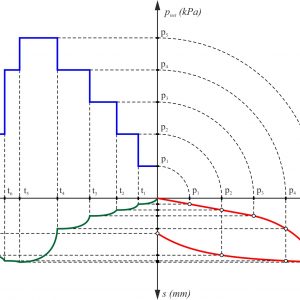

Valorile înregistrate se completează într-un raport de teren și se trasează un grafic centralizator ce cuprinde:

1. variația presiunii nete pe placă în funcție de timp;
2. variația tasării în funcție de timp (curba de consolidare);
3. variația tasării în funcție de presiunea netă pe placă (curba de compactare).
